电磁加热设备作为一种高效、节能且环保的加热方式，广泛应用于金属熔炼、热处理、焊接、管道加热等多个领域。其核心在于利用高频交变磁场在金属工件中产生涡流，从而实现直接发热。本文将详细介绍电磁加热设备的基本构成、工作原理及其特点。

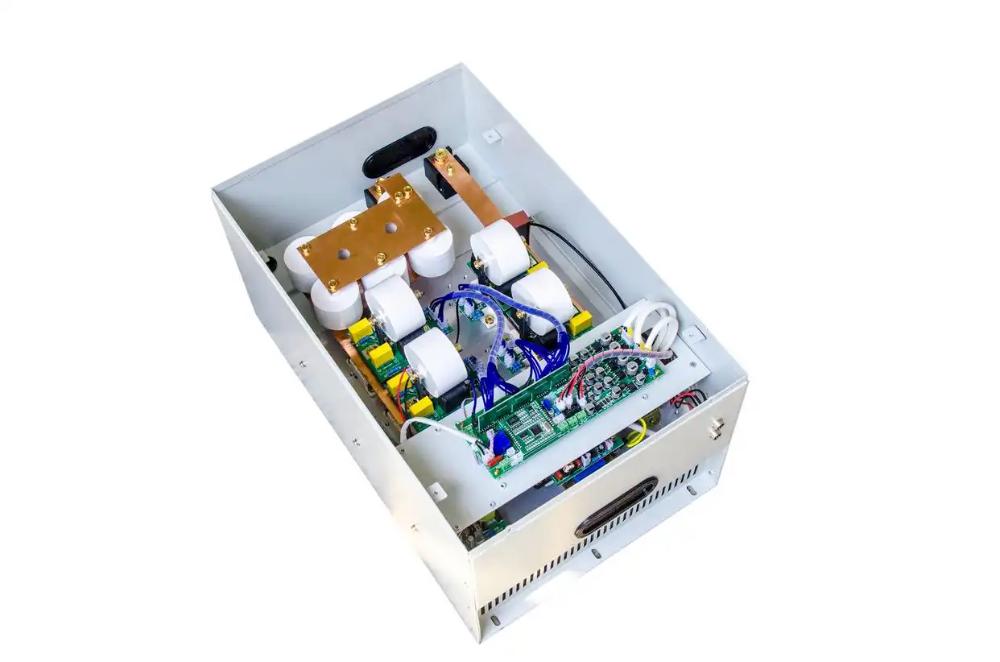

80kw电磁加热设备内部结构
一、电磁加热设备的基本构成
电源控制系统（逆变电源）
高频电流生成
电源控制系统是电磁加热设备的核心部分，主要功能是将工频交流电（220V/380V，50Hz）转化为高频交流电（一般在几kHz至数百kHz）。通过整流、滤波、逆变等环节，为线圈提供高频电流。
功率器件
常见的控制核心有IGBT模块或MOSFET等功率器件，这些器件能够高效地转换电能，并具备高可靠性和长寿命。
感应加热线圈（感应器/电感线圈）
线圈设计
感应加热线圈通常由铜管或铜排绕制而成，内部通入冷却水防止过热。线圈本身不发热，而是在通入高频电流后产生交变磁场。
工作机制
工件置于磁场中，感应出涡流实现自身加热。不同材质的工件由于金属磁导率和导电率的不同，会影响加热效率与深度。
被加热工件（金属件）
涡流效应
工件作为次级回路，涡流在其内部流动，因电阻效应转化为热量。这种加热方式不仅高效，而且避免了传统加热方式中的能量损失。
冷却系统
散热保障
感应加热系统中功率电子元件和线圈在工作时会产生大量热量，因此需要高效的冷却系统来保证设备稳定运行。通常采用水冷循环系统（冷却塔/冷水机+循环泵），确保设备长时间运行无故障。
控制与检测系统
多重控制功能
包括温度传感器、功率调节器、PLC控制器、显示与报警系统。该系统实现温度设定、功率调节、时间控制、过流/过压保护等功能，确保设备的安全和高效运行。

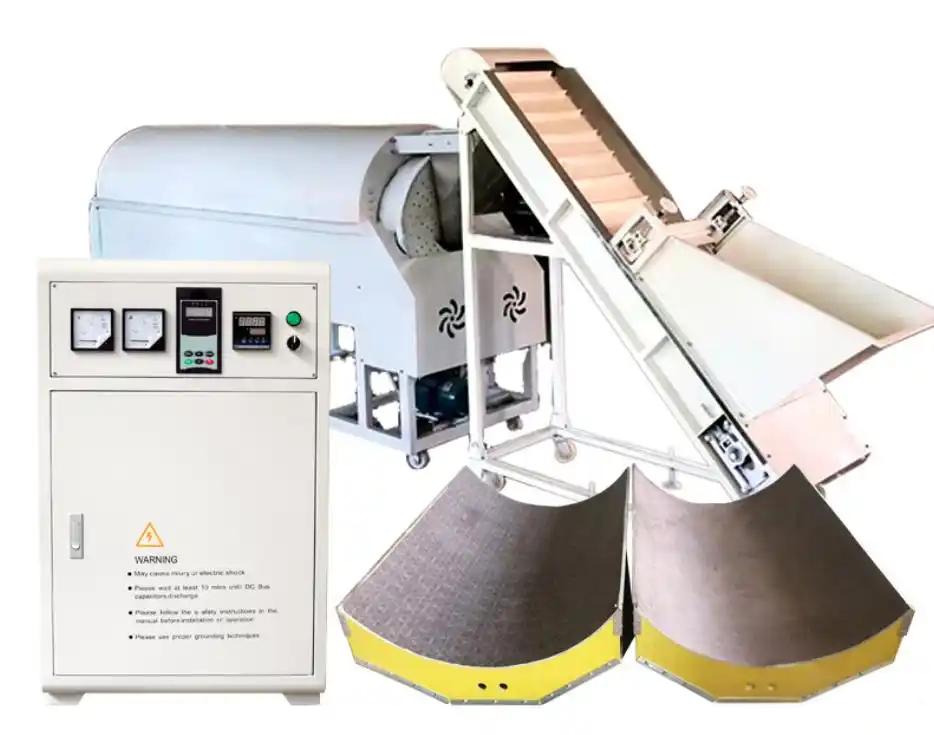

电磁加热设备在食品设备中的应用
二、电磁加热设备的工作原理
基本原理
电磁加热的基本原理是电磁感应 + 涡流发热效应，具体过程如下：
产生交变磁场
电源系统输出高频交流电流，通过感应线圈流动，线圈周围形成高频交变磁场。
涡流效应
金属工件放入磁场中，磁场变化切割工件，工件内部产生感应电动势。由于工件本身导电性，感应电流（涡流）在其内部流动。
焦耳热效应
金属工件的电阻会使涡流转化为热量，热量从工件表层向内部传递，使其整体温度升高。
集肤效应
高频电流在导体中趋向于表面流动，称为“集肤效应”。高频越高，电流集中在工件表层，适合表面淬火、焊接等；低频则加热深度较大，适合整体加热、熔炼等。
三、电磁加热设备的特点
非接触加热
线圈与工件无直接接触，避免污染与损伤，特别适用于对清洁度要求高的应用场景。
加热速度快
能量直接在工件内部转化为热能，效率高，显著缩短加热时间，提高生产效率。
温度可控
可通过功率调节与温度反馈实现精确控制，确保工艺参数的一致性和稳定性。
节能环保
无明火、无烟尘，电能利用率可达90%以上，符合节能减排和绿色制造的发展方向。
应用广泛
可用于金属熔炼、热处理、焊接、热装、管道加热、蒸汽发生等多个领域，具有广泛的适用性。
总结
电磁加热设备的核心构成是电源逆变器 + 感应线圈 + 冷却系统 + 控制系统，其原理是利用高频交变磁场在金属工件中产生涡流，从而直接发热。这种方式不仅高效节能，而且加热均匀、可控性强，因此在工业加热、节能改造等方面应用越来越广泛。
